QCL / QCLF多級泵是一種多功能產品,可提供從自來水到工業流體的各種介質,適用于各種溫度,流量和壓力。 QCL適用于非腐蝕性液體,QCLF適用于輕度腐蝕性液體。
供水:水廠過濾和運輸,水廠區供水,增壓增壓,高層建筑增壓。 \\ n
工業增壓:工藝水系統,清洗系統,高壓沖洗系統,消防系統。
工業液體運輸:冷卻和空調系統,鍋爐給水和冷凝系統,機床水處理:超濾系統,反滲透系統,蒸餾系統,分離器,游泳池。
灌溉:農田灌溉,噴灌,滴灌。
,水和堿。
水處理:超濾系統,反滲透系統,蒸餾系統,分離器,游泳池。 \\ n
操作條件
一種薄而清潔,不易燃,易爆的材料,不含固體顆粒或纖維。
液體溫度:常溫型-15° C至+ 70°C熱水型+ 70°C至+ 120°C
環境溫度:最高+ 40°C
海拔高度:高達1000米

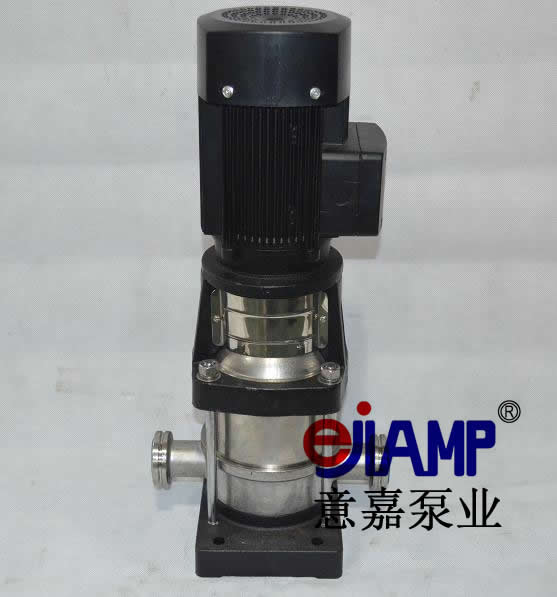

QDL / QDLF是一款帶有標準電機的非自吸式立式多級離心泵。電機軸通過泵頭的聯軸器直接連接到泵軸。拉桿螺栓將壓力缸和過電流部件固定到泵頭以及入口和出口水。
段之間,泵入口和出口位于泵底部的同一條線上;泵可根據需要配備智能保護器,有效保護泵不受干運,缺相和過載的影響。
不銹鋼多級離心泵采用國家推薦的節能型液壓模型具有效率高,節能,性能范圍廣,運行穩定,噪音低,壽命長,安裝維護方便等優點;通過改變泵的材料(或過流部件)
材料),密封形式和添加的冷卻系統來運輸熱水,油,腐蝕性和研磨介質。
D型泵用于輸送清潔水,無固體顆粒,溫度不高于80°C或具有類似清水的理化性質的液體,適用于礦山和城市給排水工程。
不銹鋼沖壓式多級泵的優點是人們喜歡使用的。
1。不銹鋼多級沖壓式噴射泵可以提高泵的工作效率。它是一種節能產品,適用于水凈化,也適用于高粘度流體應用。
2。由于不銹鋼多級沖壓泵重量輕,不需要大量的手工勞動,如打磨,砂洗和金屬加工,大大降低了工人的勞動強度,提高了勞動生產率;
# ## 3,不銹鋼多級沖壓泵可以節省原材料,降低生產成本;
4。減少鑄造工業產生的污染,有助于環保;
5,使用壽命長,不銹鋼多級沖壓泵維護非常方便

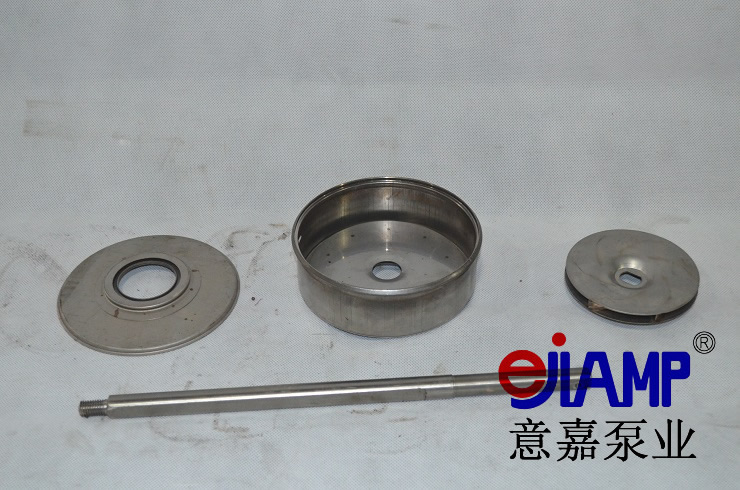

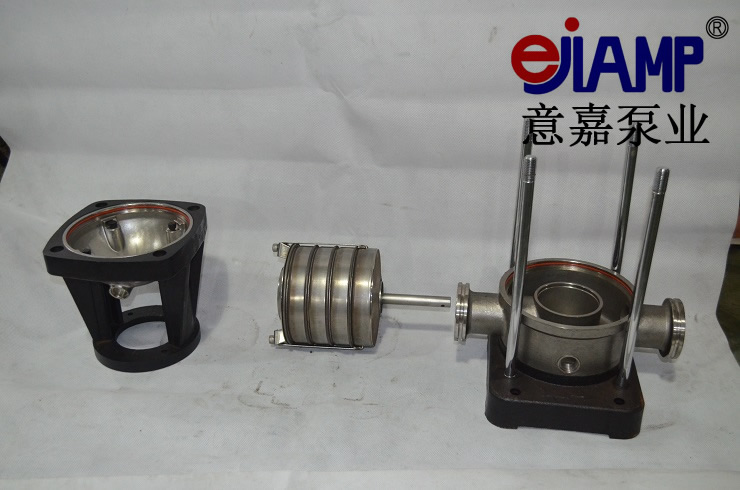

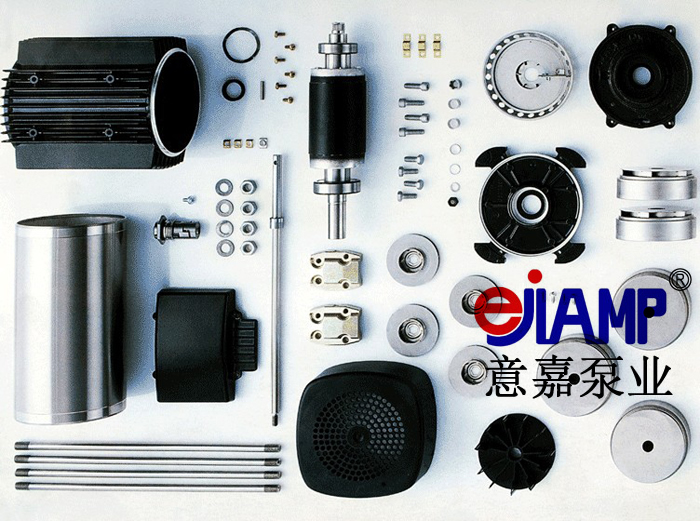

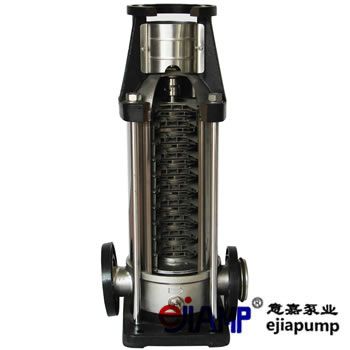

不銹鋼結構多級離心泵:

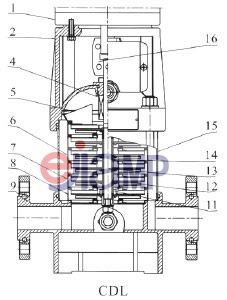

CDLF不銹鋼立式(shi)多級泵解剖圖
序號 | 零件名稱 | 材料 | 對照代號/AISI/ASTM |
1 | 電機 | ||
2 | 泵頭 | 鑄鐵 | ASTM25B |
4 | 機械密封 | ||
5 | 出水導葉 | 不銹鋼 | AISI304 |
6 | 導葉 | 不銹鋼 | AISI304 |
7 | 支撐導葉 | 不銹鋼 | AISI304 |
8 | 導流器 | 不銹鋼 | AISI304 |
11 | 軸承 | 碳化鎢 | |
12 | 葉輪 | 不銹鋼 | AISI304 |
13 | 軸 | 不銹鋼 | AISI304 |
14 | 葉輪隔套 | 不銹鋼 | AISI304 |

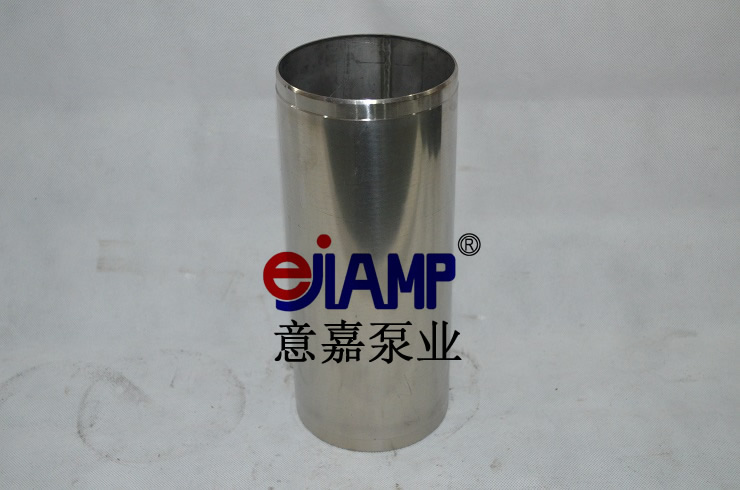

15 | 耐壓筒 | 不銹鋼 | AISI304 |
16 | 聯軸器 | 碳鋼 | |
CDLF | |||
3 | 泵頭襯里 | 不銹鋼 | AISI304 |
9 | 進出水段 | 不銹鋼 | AISI304 |
10 | 底座 | 鑄鐵 | ASTM25B |
CDL | |||
9 | 進出水段 | 鑄鐵 | ASTM25B |
不銹鋼多級泵通常在較高壓力下使用。
不銹鋼多級泵是一種垂直分體式多級泵,具有前部,尾部和多個中間部分,并且通過多個長桿螺栓整體連接。
安裝在泵軸上的葉輪數量代表離心泵的級數。中間部分的每個葉輪都配有一個導輪。導輪的作用與蝸殼的作用基本相同,主要是將動能轉換為靜壓能。
葉輪通常是單吸的,吸氣口朝向一個方向。
為了平衡軸??向力,在端部后面放置一個平衡盤,并通過平衡管連接到前入口。
不銹鋼多級離心泵的轉子在工作過程中可沿軸向向左和向右傾斜,葉輪組的軸向力由平衡盤的推力平衡,以保持轉子靠近平衡位置。
軸的兩端由軸承支撐并放置在軸承殼體上,軸密封裝置設置在軸的兩端。
根據應用,分段多級離心泵可分為通用分段多級離心泵。
不銹鋼多級離心泵通過改變泵的材料(或流通組件的材料),密封的形式,并添加一個,可以運輸熱水,油,腐蝕性和含磨料的介質。冷卻系統。
不銹鋼多級離心泵提供清潔(jie)水或(huo)液體(ti),其(qi)物(wu)理化學性質類似(si)于無固體(ti)顆(ke)粒的清水,溫(wen)度(du)不高于80°C,適用于礦(kuang)山和(he)城市(shi)供水和(he)排(pai)水工程。#
多級泵
